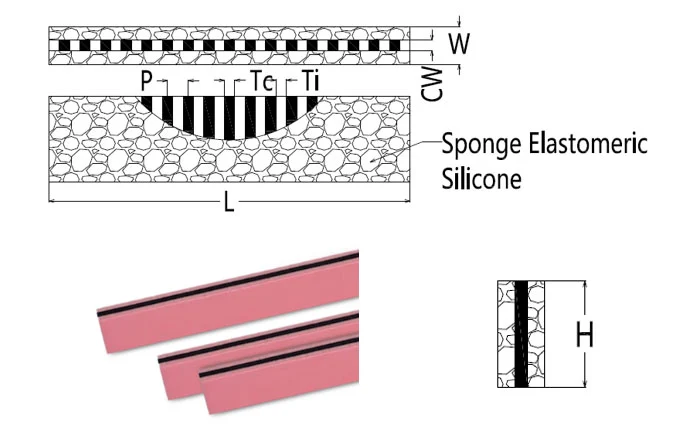

YP tipi Zebra Konektörleri, yalıtımın kritik olduğu daha fazla uygulamayı karşılamak için zebra katmanının her iki tarafında sünger köpüklü yalıtımlı silikon katmanla desteklenir. Aynı zamanda köpük tabakası çok yumuşaktır, dolayısıyla pratik uygulamalarda iyi bir temas performansı elde etmek için yalnızca küçük bir sıkıştırma kuvveti gerekir.
Zebra konnektörlerin doğru yapıldığından emin olmak için isimlendirme özellikleri aşağıdaki gibidir:
İletken kauçuk konektörlerin üstün esnekliği, elektronik ekipmanın kullanımı sırasında yaşlanma deformasyonu ve yapısal parçaların kazara düşmesi nedeniyle bileşenlerle iyi temas riskini etkili bir şekilde önleyebilir, ancak yapısal parçaların deformasyonu ve sıkıştırma kuvvetinin değişmesiyle iletken kauçuk konektörlerin sıkıştırma oranı ve direnci de değişecektir ve yapısal parçaları ve iletken kauçuk konektörleri ayarlarken tam olarak dikkate alınması gerekir. Aşağıdaki gibi:
Kamalı: YP P0.1 10×5×2,5mm CW0.8

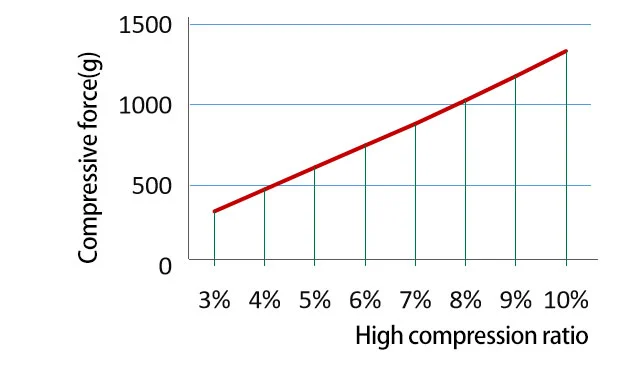

Basınç kuvveti ile sıkıştırma oranı arasındaki ilişki

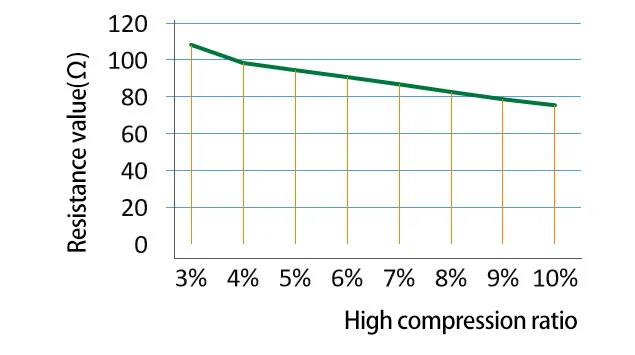

Direnç ve sıkıştırma oranı
R = Direnç değeri (Ω)
CW = İletken genişlik (mm)
L = İletken uzunluk (mm)
H = İletken yükseklik (mm)
ρ = hacim direnci (Ω·cm)
Doğru test sonuçları elde etmek için test işlemi >%10 sıkıştırma oranında tutulmalıdır.
F = Pres basıncı (g)
D = Sıkıştırma oranı D = (H-H1) ÷ H
E0 = Zebra katmanı esneklik modülü 3,5MPa
E1 = Yalıtım astarının elastiklik modülü 1,7MPa
H = İletken kauçuk konnektör yüksekliği (mm)
W = İletken kauçuk konnektör genişliği (mm)
CW = Zebra Katman Genişliği (mm)
W1 = Yalıtım astarı genişliği (mm) W2 = W-W1
L = İletken kauçuk konnektör uzunluğu (mm)
Uygulama standardı: GB2439, GB/T528
| Proje | Şartname değerleri | |||
| Malzeme | İletken katman | Yalıtım katmanı | Köpük astar | |
| İletken silikon kauçuk | Silastik | Silastik | ||
| Rutin | Düşük direnç | Rutin | Rutin | |
| Sertlik (A) | 65±5 | 70±5 | 65±5 | 40±5 |
| Hacim direnci(Ω·cm) | <6 | <3 | >1012 | >1012 |
| Çekme mukavemeti (mPa) | >4 | >5 | >4 | >4 |
| Uzama(%) | 100'den fazla | 150'den fazla | 100'den fazla | >300 |
| Yırtılma mukavemeti (N/mm) | >8 | >12 | >10 | >12 |
| Renk | Siyah | Beyaz | Pembe | |
| Çalışma sıcaklığı | Çalışma nemi（%）25°C | Maksimum çalışma akımı (mA/mm2) | |
| Asgari | Maksimum | ||
| -50 | 150 | 85 | 2.5 |
