YS tipi iletken kauçuk konektörler, yalıtım gereksinimleri olan uygulamaları karşılamak için zebra katmanının her iki tarafında yalıtkan silikon kauçukla desteklenir. Aynı zamanda yalıtım katmanı zebra katmana göre daha yumuşak olduğundan pratik uygulamalarda sadece küçük bir sıkıştırma kuvveti ile iyi temas performansı elde edilebilmektedir.
YS tipi iletken kauçuk konnektör yalıtım astarı silikon doğal renktedir (şeffaf), beyaz, yeşil ve diğer renklerin gereksinimlerine göre de yapılabilir.

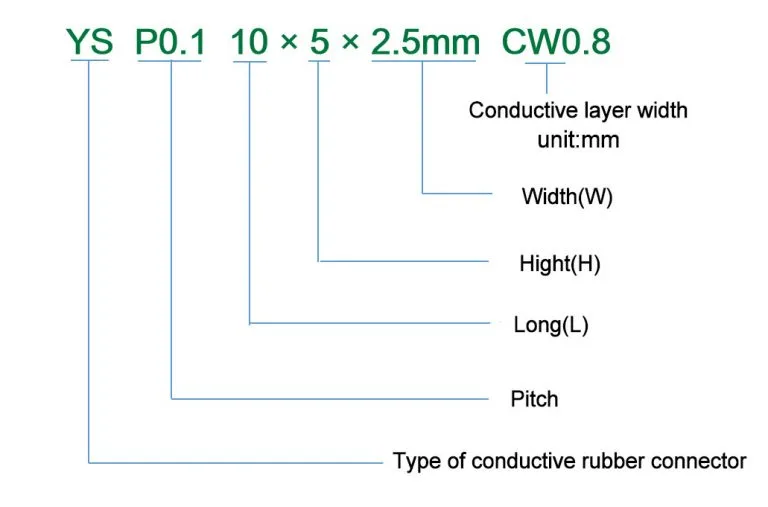

İletken kauçuk konnektörlerin doğru yapıldığından emin olmak için adlandırma kuralları aşağıdaki gibidir:
İletken kauçuk konektörlerin üstün esnekliği, elektronik ekipmanın kullanımı sırasında yaşlanma deformasyonu ve yapısal parçaların kazara düşmesi nedeniyle bileşenlerle iyi temas riskini etkili bir şekilde önleyebilir, ancak yapısal parçaların deformasyonu ve sıkıştırma kuvvetinin değişmesiyle iletken kauçuk konektörlerin sıkıştırma oranı ve direnci de değişecektir ve yapısal parçaları ve iletken kauçuk konektörleri ayarlarken tam olarak dikkate alınması gerekir. Aşağıdaki gibi:
Kamalı: YS P0.1 10×5×2,5mm CW0.8

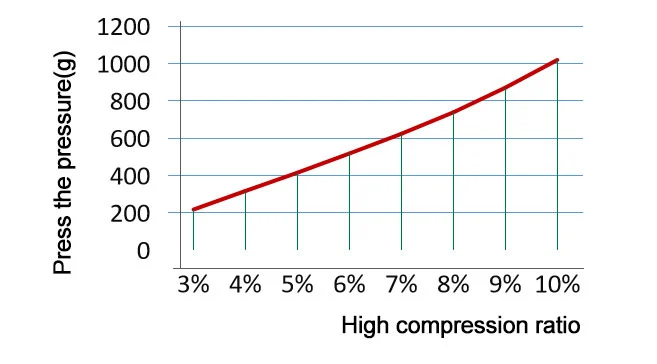

Basınç kuvveti ile sıkıştırma oranı arasındaki ilişki

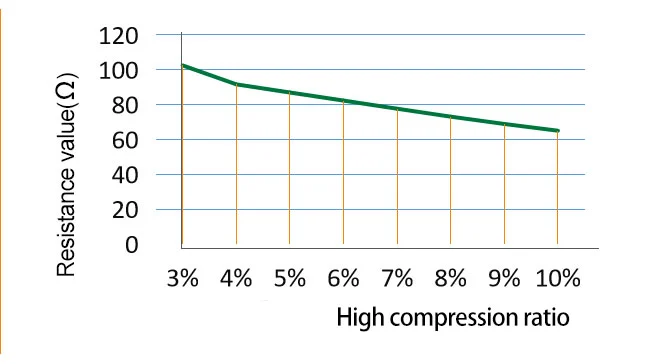

Direnç ve sıkıştırma oranı
R = Direnç değeri (Ω)
CW = İletken genişlik (mm)
L = İletken uzunluk (mm)
H = İletken yükseklik (mm)
ρ = hacim direnci (Ω·cm)
Doğru test sonuçları elde etmek için test sürecinde >%5'lik bir sıkıştırma oranı korunmalıdır.
F = Sıkıştırma kuvveti (g)
D = Sıkıştırma oranı D = (H-H1) ÷ H
E0 = Tamamen iletken katman elastikiyet modülü 3,5MPa
E1 = Yalıtım astarının elastiklik modülü 1,1MPa
H = İletken kauçuk konnektör yüksekliği (mm)
W = İletken kauçuk konnektör genişliği (mm)
CW = Tamamen iletken katman genişliği (mm)
W1 = Yalıtım astarı genişliği (mm) W2= W-W1
L = İletken kauçuk konnektör uzunluğu (mm)
Uygulama standardı: GB2439, GB/T528
| Proje | Şartname değerleri | |||
| Malzeme | İletken katman | Yalıtım katmanı | Yalıtım astarı | |
| İletken silikon kauçuk | Silastik | Silastik | ||
| Rutin | Düşük direnç | Rutin | Rutin | |
| Sertlik (A) | 65±5 | 70±5 | 65±5 | 30±5 |
| Hacim direnci(Ω·cm) | <6 | <3 | >1012 | >1012 |
| Çıkıntı uzunluğu (mPa) | >4 | >5 | >4 | >4 |
| Uzama(%) | 100'den fazla | 150'den fazla | 100'den fazla | >300 |
| Yırtılma mukavemeti (N/mm) | >8 | >12 | >10 | >12 |
| Renk | Siyah | Beyaz | Şeffaf/beyaz | |
| Çalışma sıcaklığı | Çalışma nemi（%）25°C | Kullanılan maksimum akım (mA/mm2） | |
| Asgari | Maksimum | ||
| -50 | 150 | 85 | 2.5 |
