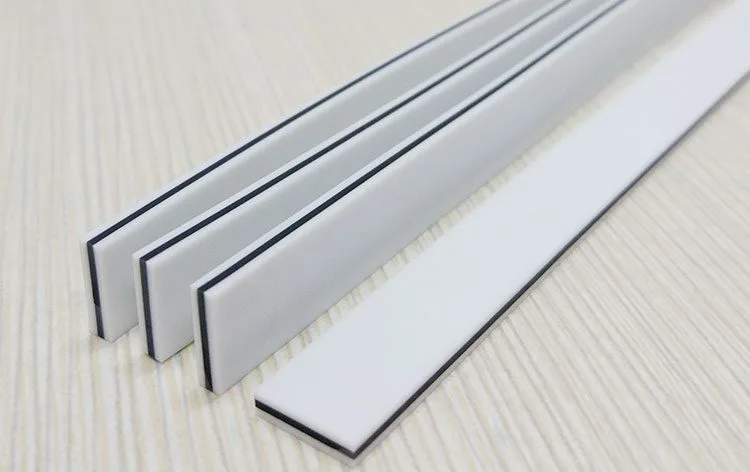

YCD tipi zebra şerit konektörler, zorlu yalıtım gereksinimlerine sahip uygulamaları karşılayabilecek şekilde, tamamen iletken katmanın her iki tarafında yalıtkan silikon kauçukla desteklenir.
Aynı zamanda yalıtım katmanı tam iletken katmandan daha yumuşak olduğundan pratik uygulamalarda sadece küçük bir sıkıştırma kuvveti ile iyi bir temas performansı elde edilebilir.
YCD tipi iletken kauçuk konnektör yalıtım astarı silikon doğal rengindedir (şeffaf), beyaz, yeşil ve diğer renklerin gereksinimlerine göre de yapılabilir.
YCS tipi ve YCD tipinin yapısı temel olarak aynıdır ancak YCS tipi yalıtım astarının yalnızca bir tarafı vardır, YCD tipi yalıtım astarı ise iki taraflıdır.
İletken kauçuk konnektörlerin doğru yapıldığından emin olmak için adlandırma kuralları aşağıdaki gibidir:
Zebra şerit konnektörlerin üstün esnekliği, elektronik ekipmanın kullanımı sırasında eskime deformasyonu ve yapısal parçaların kazara düşmesi nedeniyle bileşenlerle iyi temas riskini etkili bir şekilde önleyebilir, ancak yapısal parçaların deformasyonu ve sıkıştırma kuvvetinin değişmesiyle iletken kauçuk konnektörlerin sıkıştırma oranı ve direnci de değişecektir ve yapısal parçaları ve zebra şerit konnektörlerini ayarlarken tam olarak dikkate alınması gerekir. Aşağıdaki gibi:
Kamalı: YCD 10×5×2,5 mm CW0,8
Basınç kuvveti ile sıkıştırma oranı arasındaki ilişki
Direnç ve sıkıştırma oranı
R = Direnç değeri (Ω)
CW = İletken genişlik (mm)
L = İletken uzunluk (mm)
H = İletken yükseklik (mm)
ρ = hacim direnci (Ω·cm)
Doğru test sonuçları elde etmek için test sürecinde >%5'lik bir sıkıştırma oranı korunmalıdır.
F = Sıkıştırma kuvveti (g)
D = Sıkıştırma oranı D = (H-H1) ÷ H
E0 = Tamamen iletken katman elastikiyet modülü 3,5MPa
E1 = Yalıtım astarının elastiklik modülü 1,1MPa
H = İletken kauçuk konnektör yüksekliği (mm)
W = İletken kauçuk konnektör genişliği (mm)
CW = Tamamen iletken katman genişliği (mm)
W1 = Yalıtım astarı genişliği (mm) W2 = W-W1
L = İletken kauçuk konnektör uzunluğu (mm)
Uygulama standardı: GB2439, GB/T528
| Proje | Şartname değerleri | ||
| Malzeme | İletken katman | Yalıtım astarı | |
| İletken silikon kauçuk | Silastik | ||
| Rutin | Düşük direnç | Rutin | |
| Sertlik (A) | 65±5 | 70±5 | 30±5 |
| Hacim direnci(Ω·cm) | <6 | <3 | >1012 |
| Çekme mukavemeti (mPa) | >4 | >5 | >4 |
| Uzama(%) | 100'den fazla | 150'den fazla | >300 |
| Yırtılma mukavemeti (N/mm) | >8 | >12 | >12 |
| Renk | Siyah | Şeffaf/beyaz | |
| Çalışma sıcaklığı | Çalışma nemi（%）25°C | Kullanılan maksimum akım （mA/mm2） | |
| Asgari | Maksimum | ||
| -50 | 150 | 85 | 2.5 |
